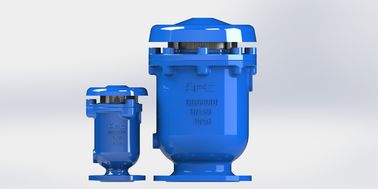

SS 304 Float Thiple Function Combination Supply Release Air Function Anti Shock



EN1074-4 دریچه آزاد کننده هوا ترکیبی عملکرد Thiple عملکرد ضد شوک موجود استرا







امکانات:



شیر آزاد کننده هوا ترکیبی باعملکرد ضد ضربهمی تواند به جلوگیری از چکش آب کمک کند.سرعت آب را کاهش داد و سرعت جریان هوا را محدود کرد.این نوع شیر به طور گسترده در خط لوله انتقال آب طولانی که ممکن است یک چکش آب رخ دهد استفاده می شود.اگر هوا خیلی سریع از دریچه خارج شود، آب نیز خیلی سریع وارد می شود.آب مانع از بالا رفتن شناور می شود که باعث نشت شیر ​​می شود.



دریچه رهاسازی هوای AFC مطابق با استاندارد بین المللی EN1074-4 و AWWA C512 است.

در مقایسه با سایر دریچه‌های هوای کارخانه، ما نه تنها هواگیری بزرگ و ورودی هوای بزرگ تحت خلاء را دارند، بلکه یک عملکرد دیگر از رهاسازی هوای کوچک نیز دارند.



دریچه هوای ما 100٪ با سوراخ کامل (ورودی-خروجی)، اجزای ساده، بدنه و کاپوت سوپاپ، شناور، قوس آب بندی، بشکه راهنما و غیره است، اکثر آنها می توانند بازیافت شوند.محفظه تک سوپاپ، برخلاف بسیاری از بدنه های متصل به راحتی در حین حمل و نقل شکسته می شوند.کلیه لوازم داخلی AISI 304SS بوده و سختی و کیفیت آن تضمین می گردد.



یک واشر آب بندی در شیر بالای شناور بزرگ وجود دارد و به دهانه کمک می کند تا اثر آب بندی بهتری داشته باشد.با واشر لاستیکی مهر و موم بالای شناور، می تواند آب را جذب کند تا از برخورد با قوس آب بند و بدنه سوپاپ جلوگیری کند و دریچه هوا را از آسیب محافظت کند.





جدول انتخاب سایز:



محدوده سرعت جریان آب حداکثر CMH	760	1360	4160	8500	19100	33400	76300
اندازه خط لوله اصلی میلی متر	80-300	200-400	400-700	750-1000	1050-1500	1500-2000	2100-3000
اندازه ورودی KARX میلی متر	25	50	80	100	150	200	300
سوراخ خروجی میلی متر	50	75	95	130	170	230	330
اندازه دهانه کوچک میلی متر	1.6	1.6	2	2.5	3	4	4





لیست مواد:



KARS (نوع نخ DN25-DN50)







KARX (فلنجنوع DN50-DN300)









بعد، ابعاد، اندازه:



کارس (Tنوع thread DN25-DN50)

























































































































































KARX (نوع فلنج DN50-DN300)

ویژگی جریان هوا

هوای بزرگ

ورودی هوا





تهویه هوای کوچک
