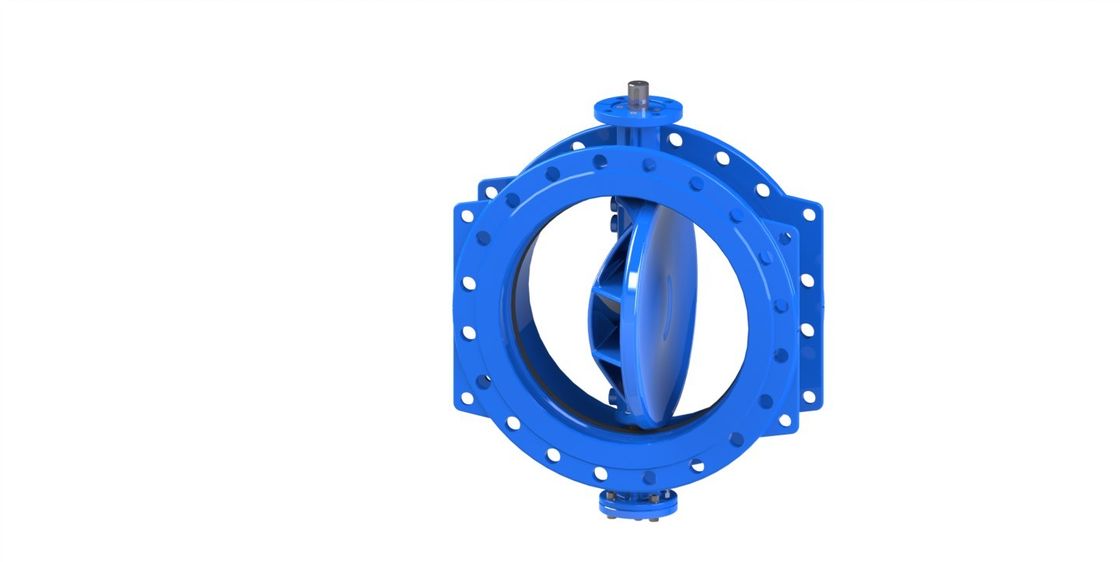

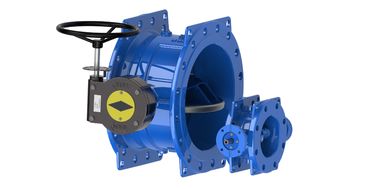

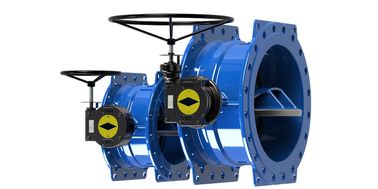

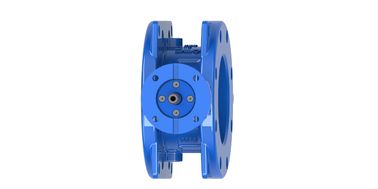

Name: حلقه دیسک فولادی ضد زنگ 316L شیر پروانه ای دوگانه غیرعادی آهنی GGG50
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD، FBBD، FBED، FBPE
Availability: InStock

خانه محصولات دریچه پروانه ای دوگانه

حلقه دیسک فولادی ضد زنگ 316L شیر پروانه ای دوگانه غیرعادی آهنی GGG50

جزئیات محصول:

محل منبع:	چین
نام تجاری:	AFC OEM
گواهی:	WRAS NSF61/372
شماره مدل:	FBGD، FBBD، FBED، FBPE

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	Price negotiable
جزئیات بسته بندی:	جعبه یا پالت تخته سه لا
زمان تحویل:	60 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	بر اساس سفارش

مخاطب

توضیحات محصول جزئیات

نام محصول:	حلقه دیسک فولادی ضد زنگ 316L شیر پروانه ای دوگانه غیرعادی آهنی GGG50	کد مدل:	FBBD FBGD
مواد:	چدن داکتیل GJS 500-7	صندلی دیسک:	فولاد ضد زنگ 316 لیتر
صندلی بدنه:	EPDM	استاندارد:	EN593، AWWA C504،
رنگ:	Ral5010 آبی	چرخ دنده کرم:	IP67
برجسته کردن:	SS316L دیسک حلقه شیر پروانه,دریچه پروانه ای از آهن آبی,SS 316L دریچه حلقه پروانه , Blue Ductile Iron Butterfly Valve , SS 316L Disc Ring Butterfly Valve

GGG50 آهن انعطاف پذیر دریچه پروانه ای دوگانه عجیب و غریب حلقه دیسک فولاد ضد زنگ 316L

ویژگی ها:

.ماده ی شیر آهن است.
طراحی خلاقانه با طراحی مهر و موم دم کبودی و توسط اپوکسی در پشت با حلقه های متعدد بالا گرفته شده است تا تماس بیشتری با دیسک داشته باشد اما اصطکاک کمتری در هنگام بسته شدن.
طراحی دو طرفه منحرف باعث می شود که سطح تماس مهر و موم با دیسک کمتر باشد و فشار کمتری در موقعیت باز دیسک وجود داشته باشد.
طراحی دیسک با شکل قوس و از طریق دیسک می تواند ظرفیت جریان بهتر و وزن کمتری را فراهم کند.
اتصال گره و دیسک با پین لمسی که می تواند قابل تعویض باشد و اتصال سخت را فراهم کند.
. DN 150-350MM از دیسک مسطح استفاده می کنند و DN 350-1200MM از دیسک شکل قوس استفاده می کنند.
. داخل و خارج از اپوکسي پوشش داده شده
طراحی شیر مطابق با EN 593، BS 5155، AWWA C504 و API 609
. اتصال فلنج بالا با ISO 5211-1982 مطابقت دارد و F / F با EN558-1 و AWWA C504 مطابقت دارد.

اطلاعات فنی:

محدوده اندازه: DN350-1200mm
دمای کار: -10°C ~ 80°C

رتبه بندی: 1.0Mpa؛ 1.6Mpa، 150/250 Psi
رسانه های جریان: آب و فاضلاب

کاربرد:

سیستم آب، سیستم فاضلاب، سیستم توزیع آب، سیستم HVAC، صنعت، نیروگاه

تولید:

سیستم کیفیت
IQC	قسمت هاي ورودی تماس رو چک کن
IPQC	چک کنید که فرآیند تولید واجد شرایط است
FQC	تمام دریچه ها تحت فشار آزمایش شده اند
کیفیت عمومی	چشم انداز و بسته بندی شیر را بررسی کنید

حلقه دیسک فولادی ضد زنگ 316L شیر پروانه ای دوگانه غیرعادی آهنی GGG50 0

واحد: میلیمتر
DN	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	#13	شماره 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8-φ19		19
150	140	210	212	215	40	211		240		285		8-φ23		19
200	152	230	248	250	48	266		295		340		8-φ23	12-φ23	20
250	165	250	268	280	48	319		350	355	405		12-φ23	12-φ28	22
300	178	270	322	315	50	370		400	410	460		12-φ23	12-φ28	24.5
350	190	290	350	335	50	429		460	470	520		16-φ23	16-φ28	26.5
400	216	310	375	355	55	480		515	525	580		16-φ28	16-φ31	28
450	222	330	415	405	55	530	548	565	585	640		20-φ28	20-φ31	30
500	229	350	450	425	55	582	609	620	650	715		20-φ28	20-φ34	31.5

حلقه دیسک فولادی ضد زنگ 316L شیر پروانه ای دوگانه غیرعادی آهنی GGG50 1

واحد: میلیمتر
DN	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	#13	شماره 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20-φ31	20-φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24-φ31	24-φ37	32.5	39.5
800	318	470	660	640	75	901	901	950	950	1015	1025	24-φ34	24-φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28-φ34	28-φ40	37.5	46.5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28-φ37	28-φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32-φ40	32-φ49	45	57
