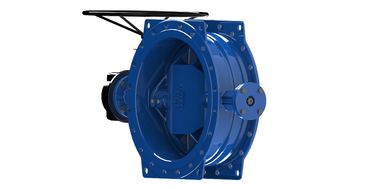

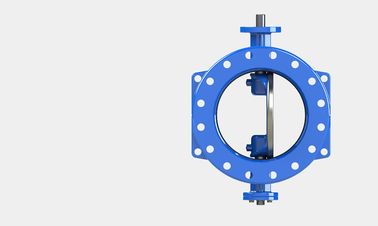

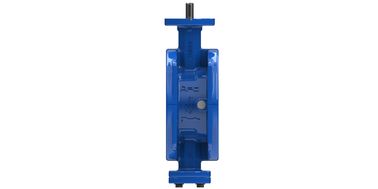

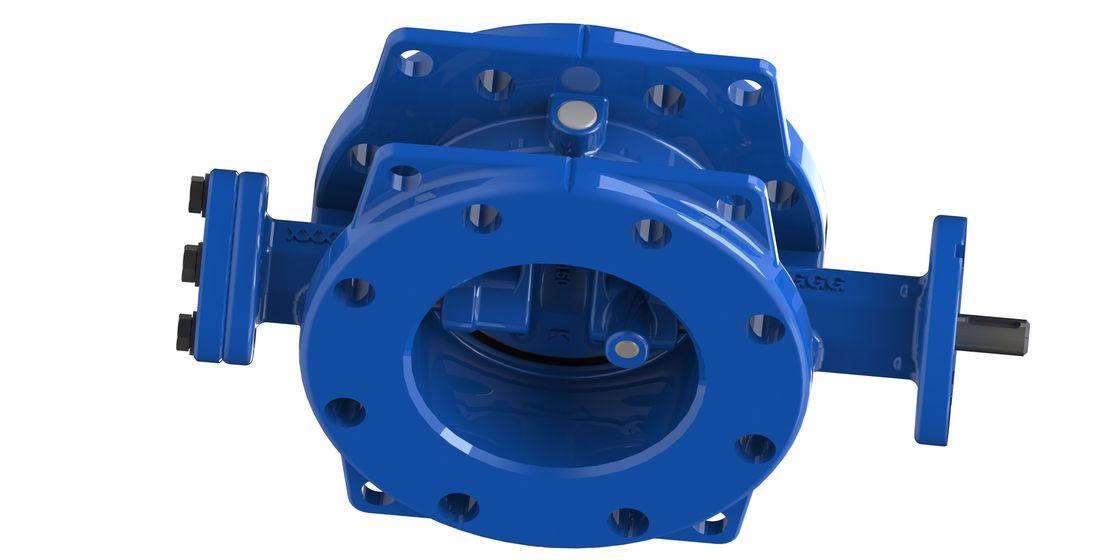

Name: طراحی Dovetail Double Excentric Butterfly Valve Torque کار کم
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD، FBBD، FBED، FBPE
Availability: InStock

خانه محصولات دریچه پروانه ای دوگانه

طراحی Dovetail Double Excentric Butterfly Valve Torque کار کم

جزئیات محصول:

محل منبع:	چین
نام تجاری:	AFC OEM
گواهی:	WRAS NSF61/372
شماره مدل:	FBGD، FBBD، FBED، FBPE

پرداخت:

مقدار حداقل تعداد سفارش:	1
جزئیات بسته بندی:	جعبه یا پالت تخته سه لا
زمان تحویل:	۶۰ روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	بر اساس سفارش

مخاطب

توضیحات محصول جزئیات

مواد:	چدن داکتیل GJS 500-7	صندلی دیسک:	فولاد ضد زنگ 316 لیتر
صندلی بدن:	EPDM	استاندارد:	EN593، AWWA C504،
رنگ:	آبی RAL5010	چرخ دنده کرم:	IP67
برجسته کردن:	طرح دم کبوتر دو قطعه,دریچه پروانه ای دوگانه منحرف شکل مسطح,IP67 دریچه پروانه ای دو طرفه , Flat Shape Double Eccentric Butterfly Valve , IP67 Double Eccentric Butterfly Valve

طراحی Dovetail Double Excentric Butterfly Valve Torque کار کم

ویژگی ها:

دیسک BV DN100-DN300mm شکل مسطح دارد، که اجازه می دهد زباله های بزرگتر از طریق آن جریان یابد. دیسک های DN350 تا DN1200mm شکل قوس با دنده های قوی تر در پشت هستند،باعث فشرده سازی کمتر و پوشیدن لاستیک مهر برای افزایش عمر مهر لاستیکدر عین حال از دست دادن آب می تواند بسیار کاهش یابد و آشفتگی می تواند به حداقل برسد، بنابراین کاهش هزینه پمپ و جریان از طریق انرژی دیسک صرفه جویی می شود.

تعمیر آنلاین توسط EPOXY. این فناوری خاص می تواند به کاربر کمک کند تا دریچه پروانه دو فلنج دو طرفه را تعمیر کند بدون اینکه دریچه را از خط لوله خارج کند.کاربر فقط باید آن را از خارج از پروانه تعمیر کند. نیازی به دریافت i نیست.به خط لوله

اطلاعات فنی:

دمای کار: -10°C ~ 80°C
رتبه بندی: 1.0Mpa؛ 1.6Mpa، 150 Psi
رسانه های جریان: آب و فاضلاب
محدوده اندازه: DN100-1200mm

رشته های خدمات:
سیستم آب، سیستم فاضلاب، سیستم توزیع آب، سیستم HVAC، صنعت، نیروگاه

لیست تورک

تورک سر خالی (Nm)
DN	PN10	PN16
100	70	85
150	118	128
200	190	210
250	228	250
300	345	372
350	600	760
400	960	1160
450	972	1280
500	1040	1680
600	1800	2500
700	1944	2592
800	3240	4428
900	4100	5300
1000	5850	7245
1200	8280	13320

تولید:

سیستم کیفیت
IQC	قسمت هاي ورودی تماس رو چک کن
IPQC	چک کنید که فرآیند تولید واجد شرایط است
FQC	تمام دریچه ها تحت فشار آزمایش شده اند
کیفیت عمومی	چشم انداز و بسته بندی شیر را بررسی کنید

مواد

DN100-DN500

طراحی Dovetail Double Excentric Butterfly Valve Torque کار کم 0

نه، نه	نام بخش	مواد	استاندارد
1	بدن	آهن نرم	GJS500-7
2	شفت پایین	فولاد ضد زنگ	AISI420/304/316
3	دیسک	آهن نرم	GJS500-7
4	شفت اصلی	فولاد ضد زنگ	AISI420/304/316
5	صفحه پشتیبان	پلاکتیک	PTFE
6	صفحه نگهدارنده	فولاد کربن	تجاری
7	کليد شفت	فولاد کربن	تجاری
8	در پیچ هکس	فولاد کربن	تجاری
9	حلقه O	لاستیک	NBR
10	داربست گودال	فولاد کربن+برون/PTFE	تجاری
11	در پیچ هکس	فولاد کربن	تجاری
12	پین	فولاد ضد زنگ	AISI431
13	در پیچ هکس	فولاد کربن	تجاری
14	داربست گودال	فولاد کربن+برون/PTFE	تجاری
15	صفحه موقعیت	آهن نرم	GJS500-7
16	براق هکس	فولاد کربن	تجاری
17	در پیچ هکس	فولاد کربن	تجاری
18	فلنج پایین	آهن نرم	GJS500-7
19	حلقه O	لاستیک	NBR
20	صندلی دیسک	فولاد ضد زنگ/DI	پوشش 316SSL/GJS500-7+Exoxy
21	صندلی بدن	لاستیک	EPDM
22	کج	اپوکسی	تجاری
23	عامل	تجهیزات کرم	تجاری
24	براق هکس	فولاد ضد زنگ	AISI304

DN600-DN1200
طراحی Dovetail Double Excentric Butterfly Valve Torque کار کم 1

نه، نه	نام بخش	مواد	استاندارد
1	بدن	آهن نرم	GJS500-7
2	شفت پایین	فولاد ضد زنگ	AISI420/304/316
3	دیسک	آهن نرم	GJS500-7
4	شفت اصلی	فولاد ضد زنگ	AISI420/304/316
5	صفحه پشتیبان	پلاکتیک	PTFE
6	صفحه نگهدارنده	فولاد کربن	تجاری
7	کليد شفت	فولاد کربن	تجاری
8	در پیچ هکس	فولاد کربن	تجاری
9	حلقه O	لاستیک	NBR
10	داربست گودال	فولاد کربن+برون/PTFE	تجاری
11	در پیچ هکس	فولاد کربن	تجاری
12	پین	فولاد ضد زنگ	AISI431
13	در پیچ هکس	فولاد کربن	تجاری
14	داربست گودال	فولاد کربن+برون/PTFE	تجاری
15	صفحه موقعیت	فولاد کربن	تجاری
16	براق هکس	فولاد کربن	تجاری
17	در پیچ هکس	فولاد کربن	تجاری
18	فلنج پایین	آهن نرم	GJS500-7
19	محموله فشار	فولاد	تجاری
20	حلقه O	لاستیک	NBR
21	صندلی دیسک	DI+اپوکسی/فولاد ضد زنگ	پوشش 316SSL/GJS500-7+Exoxy
22	صندلی بدن	لاستیک	EPDM
23	کج	اپوکسی	تجاری
24	عامل	تجهیزات کرم	تجاری
25	براق هکس	فولاد ضد زنگ	AISI304

ابعاد:
طراحی Dovetail Double Excentric Butterfly Valve Torque کار کم 2

	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	#13	شماره 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8Φ19		19
150	140	210	212	215	40	211		240		285		8Φ23		19
200	152	230	248	250	48	266		295		340		8Φ23	12Φ23	20
250	165	250	268	280	48	319		350	355	405		12Φ23	12Φ28	22
300	178	270	322	315	50	370		400	410	460		12Φ23	12Φ28	24.6
350	190	290	350	335	50	429		460	470	520		16Φ23	16Φ28	26.5
400	216	310	375	355	55	480		515	525	580		16Φ28	16Φ31	28
450	222	330	415	405	55	530	548	565	585	640		20Φ28	20Φ31	30
500	229	350	450	425	55	582	609	620	650	715		20Φ28	20Φ34	31.5

طراحی Dovetail Double Excentric Butterfly Valve Torque کار کم 3

	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	#13	شماره 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20Φ31	20Φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24Φ31	24Φ37	32.5	39.5
800	318	470	660	640	75	901	901	950	950	1015	1025	24Φ34	24Φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28Φ34	28Φ40	37.5	46.5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28Φ37	28Φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32Φ40	32Φ49	45	57
