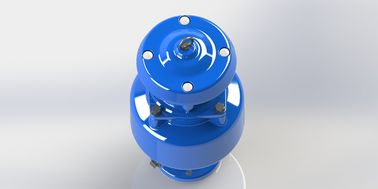

منطقه جریان کامل آب دریچه ی آزاد سازی فاضلاب سینتیک SS316 قسمت های داخلی
توضیحات:
دریچه ی انتشار هوای ترکیبی فاضلاب باعملکرد ضد شوکSKAR به طور کلی در لوله های انتقال آب فاضلاب طولانی که ممکن است چکش آب داشته باشند استفاده می شود.اگر هوا خیلی سریع از شیر خارج شود، آب فاضلاب هم خیلی سریع وارد می شه آب مانع از بالا رفتن شناور می شه که باعث نشت دریچه شده
عملکرد:
با هم، دریچه ی آزاد سازی هوا دارای سه عملکرد است:
1. انتشار هوا بزرگ - توسط دستگاه ضد شوک
سرعت خروجی هوا را کاهش دهید تا از چکش آب جلوگیری شود.
2.آزاد کردن هوا کوچک
۲- ۱ وقتی سطح آب به بالا می رسد، شناور به موقعیت نزدیک خود می رسد و قوس مهر و موم را می بندد- سوراخ بزرگ و سوراخ کوچک.
۲-۲ هوا (۲٪ هوا محلول در آب) به طور مداوم از آب خارج می شود و در بالای شیر جمع می شود.
2-3. شناور به سمت پایین رانده می شود و جیب کوچک را از طریق حفره کوچک بیرون می فرستد.
2-4. قوس مهر و موم هنوز هم در موقعیت نزدیک خواهد بود تا خالی از آب
3. جذب هوا بزرگ در هنگام تخلیه لوله
۳-۱، وقتی که لوله خالی شد، شناور سقوط می کنه
3-2 هواي زيادي از طریق دریچه به لوله وارد ميشه
3-3. جلوگیری از سقوط خط لوله و شکستن خلاء.
3-4 از حلقه مهر و موم محافظت کنید تا در خط لوله مسدود نشود
ویژگی ها:
.آزاد پخش کن
.وسعت بدن وسط، قد کوتاه تر.
.سرعت جریان را کند کنید، فاضلاب را در بدن نگه دارید.
.رئيس تخليه در بالا و پايين براي تمیز کردن
. کاملا فیوژن اپوکسی پوشش داده شده در داخل و خارج از بدن شیر برای خدمات طولانی مدت.
• اکثر قطعات شیر را می توان بازیافت کرد.
• تمام قطعات داخلی از مواد 316SS بدون زنگ هستند.
• شناور با یک مهر و موم لاستیکی می تواند به عنوان یک جذب کننده برای جلوگیری از ضربه مستقیم چکش آب به قوس مهر و موم و صندلی باشد.
رشته های خدمات:
براي سيستم آب فاضلاب
اطلاعات فنی:
محدوده اندازه: DN 50-200MM
درجه فشار:1.0Mpa1.6Mp (فلانج)
دمای کار: -10°-80°C.
رسانه های جریان: آب فاضلاب
لطفاً هر زمان که مشکل چکش آب وجود داشته باشد، از کارخانه برای PN25 و دستگاه ضد شوک استفاده کنید.
| جدول انتخاب سریع |
میزان جریان آب
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
اندازه لوله اصلی
ام ام |
80 تا 400 |
400-700 |
۷۵۰ تا ۱۰۰۰ |
۱۰۵۰ تا ۱۵۰۰ |
1500 تا 2000 |
اندازه SKAR
ام ام |
50 |
80 |
100 |
150 |
200 |
ماده:
| نه، نه |
نام بخش |
مواد |
استاندارد |
| 1 |
بدن |
آهن نرم |
EN GJS500-7 |
| 2 |
شناور |
فولاد ضد زنگ |
ANSI304/316L |
| 3 |
قسمت وسط |
آهن نرم |
EN GJS500-7 |
| 4 |
حلقه O |
لاستیک |
NBR |
| 5 |
براق هکس |
فولاد ضد زنگ |
AISI304 |
| 6 |
ماشین لباسشویی |
فولاد ضد زنگ |
AISI304 |
| 7 |
کلاهک |
آهن نرم |
EN GJS500-7 |
| 8 |
پوشش |
آهن نرم |
EN GJS500-7 |
| 9 |
ماشین لباسشویی |
فولاد ضد زنگ |
تجارت/ANSI304/316 |
| 10 |
براق هکس |
فولاد ضد زنگ |
تجارت/ANSI304/316 |
| 11 |
چشم بند |
فولاد کربن |
تجاری |
| *12 |
ستون |
آلومینیوم |
تجاری |
| 13 |
حلقه O |
لاستیک |
NBR |
| 14 |
صندلی |
لاستیک |
NBR |
| 15 |
قوس مهر |
فولاد ضد زنگ |
ANSI304/316L |
| 16 |
صندلی سوراخ |
لاستیک |
NBR |
| 17 |
ساقه |
فولاد ضد زنگ |
ANSI304/316L |
| 18 |
گزینه پلاگین |
فولاد ضد زنگ |
ANSI304/316L |
| 19 |
سوراخ کوچک |
فولاد ضد زنگ |
ANSI304/316L |
| * اندازه ≥DN150 بدون ستون |
ابعاد:
| DN |
شماره مدل |
H |
ΦD |
ΦK |
ΦB |
nΦd |
C |
| PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
| 50 |
SKAR-0050 |
558 |
165 |
125 |
99 |
4Φ19 |
19 |
| 80 |
SKAR-0080 |
653 |
200 |
160 |
132 |
8Φ19 |
19 |
| 100 |
SKAR-00100 |
676 |
220 |
180 |
156 |
8Φ19 |
19 |
| 150 |
SKAR-0150 |
810 |
285 |
240 |
211 |
8Φ23 |
19 |
| 200 |
SKAR-0200 |
950 |
340 |
295 |
266 |
8Φ23 |
12Φ23 |
20 |
