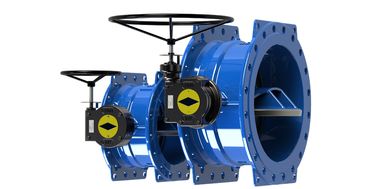

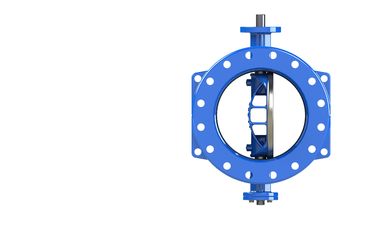

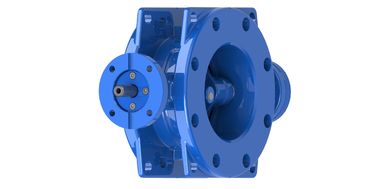

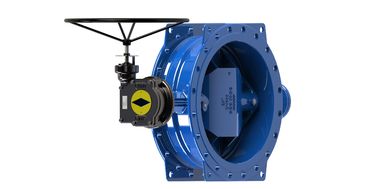

دریچه ی دوگانه ی پرنده

طراحی مهر و موم دو طرفه شیر پروانه

هر دو طرف مهر و موم دو طرفه آهن دو طرفه فلفل پروانه سری 13 و 14

ویژگی:

طراحی جدید پیشرفته با طراحی مهر و موم دم کبودی و توسط اپوکسی در پشت گرفته شده است، با حلقه های متعدد بالا برای تماس بیشتر با دیسک اما اصطکاک کمتر در هنگام بسته شدن.
طراحی دو طرفه منحرف باعث می شود که سطح تماس مهر و موم با دیسک کمتر باشد و فشار کمتری در موقعیت باز دیسک وجود داشته باشد.

DN 100-400MM از دیسک مسطح استفاده می کند و DN 450-1600MM از دیسک شکل قوس استفاده می کند.

داخل و خارج از آن با پوشش اپوکسی پوشانده شده است

. طراحی دیسک با شکل قوس و از طریق دیسک می تواند ظرفیت جریان بهتر، قوی تر و وزن کمتر را فراهم کند
اتصال گره و دیسک با پین لمسی که می تواند قابل تعویض باشد و اتصال سخت را فراهم کند.

. طراحی شیر مطابق با EN 593 است.
اتصال فلنج بالا با استاندارد ISO 5211-1982 مطابقت دارد و F / F با استاندارد EN 558-1 سری 13 و 14 مطابقت دارد.

اندازه DN150-DN400mm، دیسک شکل مسطح است، اجازه می دهد زباله های بزرگتر از طریق آن جریان یابد.باعث فشرده سازی کمتر و پوشیدن لاستیک مهر برای افزایش عمر مهر لاستیکهمچنین، از دست دادن آب بسیار کاهش یافته و آشفتگی به حداقل رسیده است، بنابراین جریان انرژی از طریق دیسک صرفه جویی می شود و هزینه پمپ را کاهش می دهد.

کنترل تولید



مواد

DN100-DN500



DN600-DN1200


ابعاد:









درجه افتتاح VS ضریب جریان Kv
