شیر چک دریچه ای نوع فلنج دار UL / FM با عملکرد کمتر تورگ / مقاومت در برابر سایش

Flanged Type UL / FM Gate Check Valve With Less Operation Torgue / Abrasion Resistance

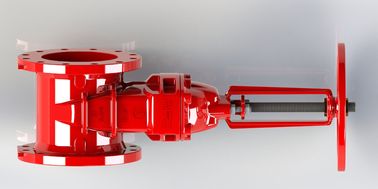

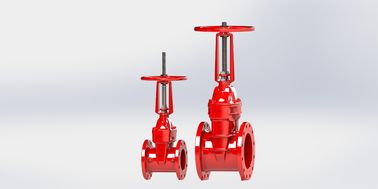

تصویر بزرگ : شیر چک دریچه ای نوع فلنج دار UL / FM با عملکرد کمتر تورگ / مقاومت در برابر سایش

جزئیات محصول:

محل منبع:	چین
نام تجاری:	AFC
گواهی:	UL 262 and FM 1120
شماره مدل:	FRHF، FNCF، FRHG، FNCG

پرداخت:

مقدار حداقل تعداد سفارش:	1
جزئیات بسته بندی:	جعبه های تخته سه لا
زمان تحویل:	45-60 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	بر اساس سفارش

مخاطب

توضیحات محصول جزئیات

مواد:

دیکتیل GJS500-7

رنگ:

قرمز

استاندارد:

UL 262 و FM 1120

نام:

شیر دروازه فلنج دار

برجسته:

دریچه دروازه نرم نشسته

شیر دروازه آتش نشانی

NRS AND Ring Stem UL/FM gate valve فلنج یا شیار یا فلنج نوع شیاردار موجود

ویژگی

• طراحی پیشرفته، کارکرد کمتر وعالیمقاومت در برابر سایش.
• دیسک با پوشش لاستیکی درجه بالا می تواند با آب آشامیدنی مطابقت داشته باشد.
• پخت لاستیک با تکنولوژی بالا با ابعاد هندسی دقیق، انعطاف پذیرتر و چسب قوی تر به ریخته گری داکتیل.
• مهر و موم های ساقه O-ring برای جلوگیری از نشت ساقه و ارائه جایگزینی O-ring بدون جداسازی شیر از خط لوله اصلی طراحی شده اند.
• داخل و خارج با پودر رزین اپوکسی پوشیده شده است.

خدمات میدانی

دریچه دروازه ای ارتجاعی با یک گوه نشسته ارتجاعی که به طور کامل با لاستیک محصور شده است.این می تواند به طور گسترده در انواع آبرسانی و فاضلاب، فیبراسیون مجدد و عملکرد به عنوان شیر قطع یا تنظیم استفاده شود.این شیر با فناوری جدید برای عملکرد سبک، بدون گرفتگی و بدون خوردگی، حافظه ارتجاعی خوب و عمر طولانی طراحی شده است.

داده های تکنیکی

محدوده اندازه: DN50~DN300mm (2''-12'')
فشار کاری: 250/300 PSI
دمای کار: -10C-80C
رسانه جریان: آب
اتصال انتهای فلنج: AISI B16.1 و PN16
اتصال انتهای شیاردار: AWWA C606

کنترل کیفیت تولید

IQC	قطعات دریافتی تماس را بررسی کنید
IPQC	بررسی کنید که فرآیند تولید واجد شرایط است
FQC	تمام شیرها تست فشار هستند
OQC	ظاهر و بسته بندی شیر را بررسی کنید

ابعاد

شیر چک دریچه ای نوع فلنج دار UL / FM با عملکرد کمتر تورگ / مقاومت در برابر سایش 0

اندازه		شماره مدل	L	ΦD		ΦK		nΦd		اچ	ΦF
که در	MM	FNC(F/G/X)	میلی متر	PN16	ANSI	PN16	ANSI	PN16	ANSI	میلی متر	میلی متر
2 1/2	65	FNCF-0065	190	185	178	145	140	4Φ19	4Φ19	253	305
3	80	FNCF-0080	203	200	191	160	152	8Φ19	4Φ19	288	305
4	100	FNCF-0100	229	220	229	180	191	8Φ19	8Φ19	321	305
5	125	FNCF-0125	254	250	--	210	--	8Φ19	8Φ23	372	305
6	150	FNCF-0150	267	285	279	240	241	8Φ23	8Φ23	409	305
8	200	FNCF-0200	292	340	343	295	298	12Φ23	8Φ23	505	305
10	250	FNCF-0250	330	400	406	355	362	12Φ28	12Φ26	580	305
12	300	FNCF-0300	356	455	483	410	432	12Φ28	12Φ26	658	305
