رهبر بازار باشید شیر کنترل جریان آب
 |
| محل منبع: | چین |
| نام تجاری: | AFC OEM |
| گواهی: | WRAS, NSF61/372 |
| شماره مدل: | NSCV |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | USD RMB |
| جزئیات بسته بندی: | جعبه های تخته سه لا |
| زمان تحویل: | 45-60 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | بر اساس سفارش |
| مواد: | چدن داکتیل GJS500-7 | استاندارد: | EN1074-3، EN12233 |
|---|---|---|---|
| عملکرد: | چکش ضد آب | پوشش: | اپوکسی |
| رنگ: | آبی | از دست دادن سر: | کم |
| برجسته: | شیر چک بی صدا,شیر چک ضد آب |
||

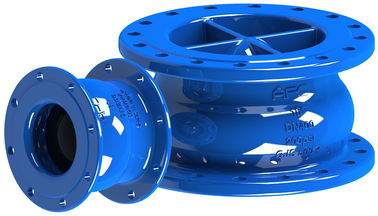

شیر چک غیر اسلم آهن داکتیل با روکش اپوکسی با عملکرد چکش ضد آب
شرح
NSCV- Non Slam Check Valve به عنوان محافظت در برابر جریان معکوس هنگام قطع برق در مناطقی که آلودگی صوتی یا چکش آب اتفاق می افتد استفاده می شود.این می تواند نه تنها عملکرد بی صدا بلکه از دست دادن سر کم نیز ارائه دهد.
امکانات:
· بدنه چدن داکتیل با استحکام بالا برای عمر طولانی و وزن کمتر استفاده می شود.
·طراحی دینامیکی پیشرفته بدنه تکی با دیفیوزر جریان را ساده می کند و از دست دادن سر کمتر را تضمین می کند.
·یکی از کم‌ترین سوپاپ‌های چک تلفات، صرفه‌جویی بزرگ در هزینه برق پمپاژ، دیسک شیر با ضربه‌ای کوتاه‌تر و معکوس فنر سریع‌تر از بسیاری از شیرهای بازرسی.
· پوشش داده شده با اپوکسی پودری در داخل و خارج برای مقاومت در برابر خوردگی.
· بوش برنزی مشکل سایش را در حین کار کاهش می دهد.
·طراحی هیدرودینامیکی با فنر، عدم برخورد و چکش آب را تضمین می کند.
فنر فولادی ضد زنگ پنهان شده در دیفیوزر به راحتی توسط ناخالصی ها مسدود نمی شود
· دیسک قبل از جریان معکوس به طور مثبت بسته می شود و سرعت بسته شدن را تا 0.2 ثانیه به حداکثر می رساند.
· نصب می تواند عمودی / افقی / شیب دار باشد.
· مطابق با EN 558-1، ISO 5752 و EN 1092-2، ISO 7005-2 ابعاد فلنج.
داده های تکنیکی:
| اندازه | DN50-DN600 |
| دمای کاری | - 10C-80C |
| فلنج | AISI B16.1 یا PN16 |
| رسانه جریان | آب پاک |
زمینه های خدمات:
به طور کلی برای آب تمیز، آب فاضلاب از پیش تمیز شده، آتش نشانی، آبیاری، خنک کننده و سیستم HVAC استفاده می شود.
بعد، ابعاد، اندازه:
DN50 - DN350
DN400 - DN600
| ابعاد: واحد | |||||||||||||
| DN | شماره مدل | L | ΦD | ΦK | n-Φd | سی | |||||||
| (F/F) | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | P10/N16 | PN25 | ||
| 400 | NSCV-0400 | 310 | 565 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ41 | 24.5 | 48 |
| 450 | NSCV-0450 | 330 | 615 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ41 | 25.5 | 49 |
| 500 | NSCV-0500 | 350 | 670 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ44 | 26.5 | 52 |
| 600 | NSCV-0600 | 390 | 780 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ50 | 30 | 58 |
مواد:
DN50-DN350
| خیر | نام قطعه | مواد | استاندارد |
| 1 | بدن | چدن داکتیل | GJS500-7 |
| 2 | دیسک | چدن داکتیل + لاستیک | GJS500-7+EPDM/NBR |
| 3 | بهار | فولاد ضد زنگ | AISI304/316 |
| 4 | ساقه | فولاد ضد زنگ | AISI420/304/316 |
| 5 | واشر | پلاستیک/لاستیک | نایلون/EPDM |
| 6 | مهره | فولاد ضد زنگ | AISI420/304 |
| 7 | بوشینگ | برنز | C61900 |
| 8 | دیفیوزر | چدن داکتیل | GJS500-7 |
| 9 | پیچ را تنظیم کنید | فولاد ضد زنگ | AISI304 |
| خیر | نام قطعه | مواد | استاندارد |
| 1 | بدن | چدن داکتیل | GJS500-7 |
| 2 | دیسک | چدن داکتیل + لاستیک | GJS500-7 + EPDM |
| 3 | بهار | فولاد ضد زنگ | AISI304/316 |
| 4 | ساقه | فولاد ضد زنگ | AISI304 |
| 5 | واشر | پلاستیک/لاستیک | نایلون |
| 6 | مهره | فولاد ضد زنگ | AISI304 |
| 7 | بوشینگ | برنز | C61900 |
| 8 | دوشاخه | چدن داکتیل | GJS500-7 |
| 9 | دیفیوزر | چدن داکتیل | GJS500-7 |
| 10 | پیچ را تنظیم کنید | فولاد ضد زنگ | AISI304 |
